ESP32, mehr als ein ESP 8266 Nachfolger
Es war nur eine Frage der Zeit, bis jemand den Ansatz des ESP8266 SoC und der Programmierung mit LUA (Siehe NodeMCU) auf eine neue Hardware umsetzt, die schneller, größer, stärker und robuster sein soll. Das Wettrüsten (Moores Law) scheint auch bei den kleinen SoC-Geräten im vollen Gange zu sein. Und so ist es nicht verwunderlich, dass in 2015 dann von der Firma MXCHIP mit dem EMW3165 ein "neuer" IoT-Baustein in den Markt geworfen wurde. Aber auch ESP hat mit dem ESP32 einen Nachfolger im Sortiment:
Es soll bald einen großen Bruder oder Nachfolger des
beliebten ESP8266 geben. Preis ca. 3-5 US$

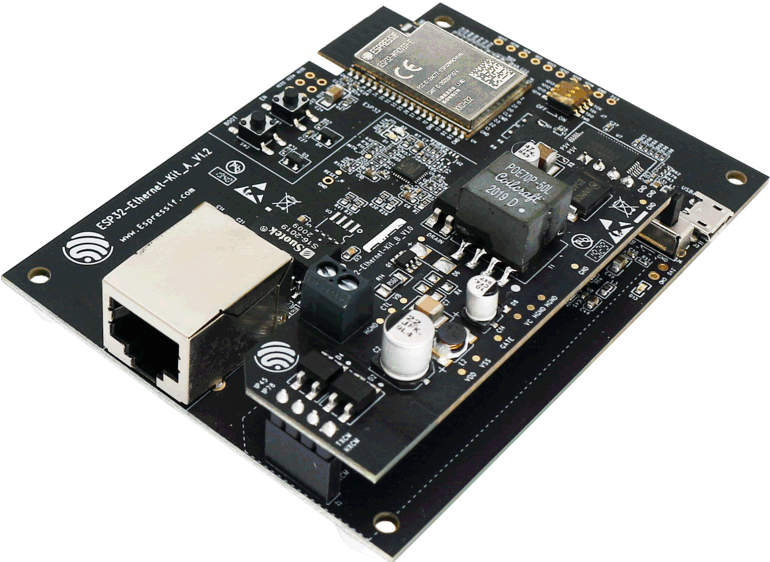

EspressIF ESP32
https://espressif.com/en/products/hardware/esp32/overview
Von allem etwas mehr und zzgl. Bluetooth
http://www.heise.de/make/meldung/Grosser-Bruder-Der-Mikrocontroller-Espressif-ESP32-vorab-ausprobiert-3258216.html
Technical Reference
https://www.espressif.com/sites/default/files/documentation/esp32_technical_reference_manual_en.pdf
ESP32 User Guide EN
https://www.espressif.com/sites/default/files/documentation/ESP32_ECO_V3_User_Guide__EN.pdf
Vergleich zum ESP8266
Vergleicht man die Datenblätter, dann sind die Unterschiede erst mal nicht so gewaltig. Aber in dem Marksegment ist Preis natürlich ein wichtiges Kriterium. Aber es sind die kleinen Verbesserungen wie z.B. 5V-Tauglichkeit, die an anderer Stelle schon wieder Geld und Zeit für gesonderte Pegelwandler einsparen können. Durch den Einsatz von LUA mit einem schnelleren Prozessor werden natürlich Dinge möglich, die mit dem ersten NodeMCU vielleicht schon an der Geschwindigkeit gescheitert sind.
Komponente | ESP8266 ESP8266 SoC |
ESP32 http://www.espressif.com/ products/hardware/esp32/overview |
EMW3165 http://en.mxchip.com/ product/wifi_product/38 |
EMW3162 http://en.mxchip.com/ product/wifi_product/39 |
---|---|---|---|---|
CPU | Tensilica LX3@80Mhz |
240 MHz dual core Tensilica LX6
microcontroller |
Cortex-M4core@100MHz |
Cortex-M3 core@120MHz |
Anschlüsse | xx GPIO |
Ultra-low noise analog amplifier 3 x UARTs, including hardware flow control 3 x SPI 2 x I2S 12 x ADC input channels 2 x DAC 2 x I2C PWM/timer input/output available on every GPIO pin OpenOCD debug interface with 32 kB TRAX buffer SDIO master/slave 50 MHz Supports external SPI flash up to 16 MB SD-card interface support |
22 GPIOs |
32 x GPIOs |
WiFi | 802.11 b/g/n |
WEP, WPA/WPA2 PSK/Enterprise Hardware accelerated encryption: AES/SHA2/Elliptical Curve Cryptography/RSA-4096 |
802.11b, 802.11g, 802.11n (single stream) on
channel 1-14@ 2.4GHz |
802.11b, 802.11g, 802.11n (single stream) on
channel 1-14@ 2.4GHz |
Bluetooth | Nein |
Integrated dual mode Bluetooth (classic and BLE) |
|
|
Die Spezifikation bezieht sich natürlich auf den Chip. Wenn diese auf Bausteinen eingesetzt wird, dann können Sie nicht sicher sein, dass auch alle GPIO-Pins herausgeführt werden. Das gilt insbesondere für den EMW3162, der 32 GPIOs hat.
- ESP32 Chips, Module
http://www.wikiwand.com/en/ESP32 - ESP32 to go
https://www.heise.de/developer/artikel/ESP32-to-go-4452689.html - ESP8266 vs ESP32
https://draeger-it.blog/esp8266-vs-esp32/
ESP32 Technical Reference Manual
https://www.espressif.com/sites/default/files/documentation/esp32_technical_reference_manual_en.pdf
Pin Liste
https://www.espressif.com/sites/default/files/documentation/ESP8266_Pin_List_0.xls
Programmieren
Der ESP32 kann wie der ESP8266 programmiert werden. Da er aber auch deutlich leistungsfähiger ist, gibt es auch andere Ansätze.
ArduinoIDE
OpenHPI: Wie programmiere ich meinen
ersten Mini-Computer?
https://open.hpi.de/courses/mikrocontroller2019?locale=de
ESP32 per Ardublockly als Schüler programmieren
Sie können den ES32 auch über die Arduino Plattform programmieren. Sie müssen nur über "Additional Boardmanagers" folgende URL addieren.
ESP32 + Arduino
https://www.youtube.com/playlist?list=PLzvRQMJ9HDiQ3OIuBWCEW6yE0S0LUWhGU
How to Multitask with FreeRTOS (ESP32
+ Arduino series)
https://www.youtube.com/watch?v=WQGAs9MwXno
https://dl.espressif.com/dl/package_esp32_index.json
Mehrere URLs für verschiedene Boards können Sie durch Komma getrennt addieren, z.B. habe ich so mein ATmel85, ESP32 und ESP8266 eingebunden
http://digistump.com/package_digistump_index.json, http://dl.espressif.com/dl/package_esp32_index.json, http://arduino.esp8266.com/stable/package_esp8266com_index.json
- Arduino Plattform
- Arduino core for the ESP32
https://GitHub.com/espressif/arduino-esp32 - ESP32 Erste Schritte mit Arduino IDE
http://esp32-server.de/ - Arduino IDE installieren und fit machen
für ESP8266 und ESP32
https://www.heise.de/ct/artikel/Arduino-IDE-installieren-und-fit-machen-fuer-ESP8266-und-ESP32-4130814.html - Control Hardware with AskSensors over
HTTP/HTTPS
https://asksensors.com/doc/control-esp32-https.html
ExpressIF IDF
Ein anderer Weg ist natürlich weiterhin die direkte Entwicklung mit dem ExpresIF IDF auf Basis von freertos, wofür ExpressIT mittlerweile eine nette Integration in Visual Studio Code bereitstellt
Quick User Guide for the ESP-IDF VS Code Extension
https://www.youtube.com/watch?v=Lc6ausiKvQM
Python
Der ESP32 kann aber auch als Hardware in Verbindung mit MicroPython oder CircuitPython genutzt werden.
Hier wird dann die Firmware auf den ESP32 programmiert und quasi interaktiv mit Python entwickelt.
Bluetooth (BLE)
Die eingebaute Bluetooth -Schnittstelle eignet sich natürlich für allerleit Bastelarbeiten.
- moononournation / Arduino_BLE_Scanner
https://GitHub.com/moononournation/Arduino_BLE_Scanner - Nano ESP32 BLE Scanner
https://www.instructables.com/id/Nano-ESP32-BLE-Scanner/ - Puck.JS
https://www.puck-js.com/ - #176 BLE Human Presence Detector using an ESP32 (Tutorial, Arduino IDE)
https://www.youtube.com/watch?v=KNoFdKgvskU - Using the BLE functionality of the ESP32
https://www.electronics-lab.com/project/using-the-ble-functionality-of-the-esp32/
M5Stack
ExpressIF hat mittlerweile mit dem Chip ein komplettes Bausatz-System veröffentlicht. Es gibt natürlich auch andere (günstigere) Fertigbausteine verschiedener Hersteller. Allerdings dann meist ohne Gehäuse oder Display oder nur minimale Displays. Der M5Stack ist aber von Hause aus für viele Bastelprojekte sehr interessant, obwohl er mit 30-50€, je nach Quelle, schon etwas teurer ist-
Der kleine Würfel hat auf der Oberseite ein farbiges 2"-LCD-Display und drei Tasten. Über USB-C oder Batterie wird das System versorgt um über einige Schnittstellen (WLAN, BluetoothLE, I2C) und per Busstecker erweiterbare Boards zu kommunizieren. Quasi ohne Löten können 433MHz, 866 MHz, LoRA und viele andere Optionen addiert werden.
Vielleicht bauen Sie sich schnell mal eine "Internet Auslastungs-Anzeige" für ihre Fritz!box, ein Meetingraum-Display o.a.
- M5Stack
- M5Stack
http://www.m5stack.com/
https://www.espressif.com/en/media_overview/articles/m5stack-be-relaunched-esp32
https://twitter.com/m5stack
https://www.facebook.com/M5Stack/ - Start
http://www.m5stack.com/assets/docs/index.html - M5Stack lernen: Lession 1-8
http://www.m5stack.com/assets/docs/index.html#lessons
Lession 3: WifiScanner: http://forum.m5stack.com/topic/58/lesson-3-wi-fi-scanner
Lesson 7. MPU9250. Game "SPACE DEFENSE" (beta) http://forum.m5stack.com/topic/130/lesson-7-mpu9250-game-space-defense-beta - M5 Libraries
https://www.arduinolibraries.info/libraries/m5-stack
https://GitHub.com/m5stack/m5stack - Review: M5Stack – ein Anwender-Ansatz
für das ESP32-Prototyping
https://www.elektormagazine.de/news/review-m5stack-ein-anwender-ansatz-fur-esp32-prototyping - M5Stack node for The Things Network
http://tinkerman.cat/m5stack-node-things-network/ - Neue Hardware: M5 Stack
http://profhof.com/neue-hardware-m5-stack/ - Review: M5Stack – ein Anwender-Ansatz
für das ESP32-Prototyping
https://www.elektormagazine.de/news/review-m5stack-ein-anwender-ansatz-fur-esp32-prototyping - AliExpress
Shop
https://de.aliexpress.com/store/3226069
https://de.aliexpress.com/store/product/M5Stack-Official-In-Stock-ESP32-Mpu9250-9Axies-Motion-Sensor-Core-Development-Kit-Extensible-IoT-Development-Board/3226069_32836393710.html - Elektor Verkauf 39€
https://www.elektor.de/m5stack-esp32-basic-core-development-kit - M5Stack Fire – Eine Übersicht
https://www.bjoerns-techblog.de/2019/03/m5stack-fire-eine-uebersicht/ - HomePoint: Espressif ESP32 Based
Smarthome screen for MQTT
https://GitHub.com/sieren/Homepoint
MQTT StatusClients auf ESP32 und M5Stack
Olimex
Eine andere interessante Quelle von Entwicklungsboards ist Olimex in Tschechien. Die Lieferung ist hier in der Regel flotter als aus China und es gibt einige ganz interessante Boards:
Bild | Beschreibung |
---|---|
ESP32-PoE (18€) |
ESP32-POE IOT DEVELOPMENT BOARD WITH 100MB ETHERNET, POWER OVER ETHERNET, WIFI, BLE, PROGRAMMER |
ESP32-EVB (22€) |
Mit zwei Relais und einem Ethernet-Port (10/100MBit) ohne PoE ist dies durchaus interessant, wenn die WLAN-Funktion des ESP32 nicht genutzt werden soll.
|

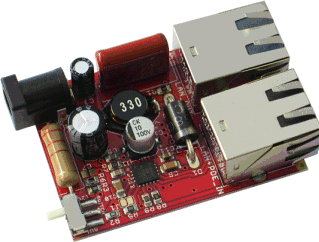

MOD-POE-V2 10€ |
Das ist zwar kein ESP32 sondern "nur" ein Adapter, um PoE von einem LAN-Kabel zur Versorgung eines nachgeschalteten Systems auszuleiten. Für 10€ ist das sehr günstig. |
Beachten Sie bitte, dass diese Boards keinen USB-Anschluss haben und daher zur Programmierung ein USB/Seriell-Adapter erforderlich ist. Der UEXT-Port auf dem Board ist eine einfache Möglichkeit die wichtigsten Ports zu erreichen, z.B. auch RxD, TxD, GND und Vcc zur Programmierung.
- Olimex ESP32 Produkte
https://www.olimex.com/Products/IoT/ESP32/
ESP32 auf der Hutschiene
Auch da gibt es mittlerweile entsprechende Angebote. Der Preis ist natürlich nicht mit dem nackten ESP32 zu vergleichen, da hier auch noch das Gehäuse, ein Netzteil, die Anschlussklemmen etc. zu berücksichtigen sind. Ohne Display ist man bei ca. 64US$. Versand nach Deutschland ist möglich.
Die Domain gehört zu Sri Lanka und eine Postadresse ist auf der Webseite nicht zu finden. Wie es mit elektrischen Eigenschaften, d.h. Isolierung, Überspannungschutz, CE-Zeichen aussieht ist mir nicht bekannt.
- https://norvi.lk/
- NORVI IIOT ESP32 for industrial projects
https://norvi.lk/industrial-esp32-norvi-iiot/
Industrial ESP32 PLC NORVI IIOT Features : Industrial
Arduino ESP32 : IIOT with ESP32
https://www.youtube.com/watch?v=NVzUWdYsrF4
TinyPico
