Komponenten

Der Cluster sichert nur den Exchange Server ab. Aber für die Gesamtfunktion "Messaging" spielen sehr viele Komponenten zusammen. für jede einzelne Komponente muss die Ausfallwahrscheinlichkeit für die verschiedenen individuellen Szenarien und der Bedarf für die Wiederherstellung ermittelt werden. Das kann zu eine umfangreichen Arbeit ausarten, abhängig davon, wo sie die Grenze ziehen. An einem ganz einfachen Netzwerk möchte ich Ihnen die größeren Komponenten aufzeigen, ohne allzu ins Detail zu gehen:

Verfügbarkeit

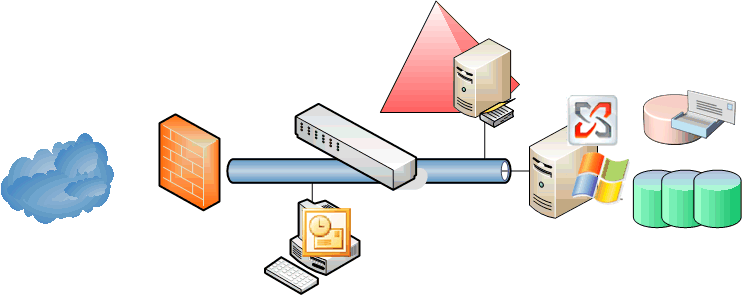

Dieses Bild zeigt ein paar Komponenten, die eine Funktion von Exchange stören können. Einige dieser Komponenten stellen einen "Single Point of failure" dar, d.h. können nicht mehrfach ausgelegt werden, während andere durch entsprechende Vorkehrungen besser verfügbar gemacht werden können. Ein "Exchange-Ausfall" ist daher differenzierter zu sehen. Ein Verlust einer Maildatenbank ist sicher kritischer, da die Mitarbeiter nicht mehr arbeiten können, als eine Unterbrechung des Mailroutings zum Internet für mehrere Minuten. Existieren mehrere CAS-Server, dann kann einer davon auch länger ausfallen, wen die anderen Server die Funktion übernehmen.

Komponente Verfügbarkeit

Netzwerk/Ethernet



Infrastruktur
Active Directoiry, DNS, WINS, NTP



Internet Verbindung
Firewall, Router, WAN-Leitung



Exchange Core Server
CPU RAM, Disk, Controller, NIC



Exchange Core OS
Windows



Exchange Software
Produktsoftware und Konfiguration



Exchange Nutzdaten
Datenbanken, Transaktionsprotokolle, Queues



Etwas mehr Details ?

Fast jeder der oben aufgeführten Punkte kann in weitere unterpunkte untergliedert werden. Da können die Festplatten in einem SAN liegen und damit zusätzliche Bausteine in der Kette auftauchen. Der einzelne Exchange Server ist nur ein einfaches Abbild. schon der Exchange Cluster erfordert entsprechend nicht nur zwei Knoten des Clusters, sondern zwei weitere Knoten für Hub und Client Access Dienste (Exchange 2007).
