The Dude

Programme wie MOM2005 und System Center Essentials überwachten Windows und die darauf installierten Diensten. Das Management der Netzwerke, d.h. Switches, Router etc., die letztlich die wichtige Verbindung zwischen Servern und Clients herstellen, wird nur in größeren Firmen überwacht. Das mag daran liegen, dass SNMP nicht jedermanns Sache ist aber auch an hohen Kosten für kommerzielle Lösungen. Bei großen Firmen stellt sich die Frage weniger, da hier ein Netzwerkmanagement einfach dazu gehört. Sehr kleine Firmen (z.B. Small Business Umgebungen) scheuen den Aufwand bzw. sind schon überfordert, den Webserver im Switch mit einem Browser zu bedienen.

ähnlich wie der 3Com Supervisor ist auch "The Dude" ein kostenfreies Programm, welches von einem System aus ein Netzwerk auf Endgeräte abscant und darauf ein Netzwerkbild erstellt. Soweit möglich werden per SNMP weitere Daten ausgelesen und einige Dienste ermittelt. "The Dude" läuft auf Windows und kommt mit einer Installationsroutine und wird komplett per GUI administriert.

Nach der Installation ist daher zuerst einmal ein "Discover" erforderlich.

Discovery

Der kleine Pfeil hinter dem Netzwerk erlaubt die Angabe mehrerer IP-Netzwerke. Wenn Sie Router haben, können Sie natürlich auch die Funktion "recursive Hops" aktivieren. Selbst auf meinem keinen Hausnetzwerk ergibt so ein Discover schon ein kleines Bild, welches aber schon die wichtigsten Funktionen von "The Dude" erkennen lässt:

Es zeigt zwei Systeme, denen es per NetBIOS auch einen Namen zuordnen kann. Der Router 192.168.0.1 liefert keine Daten per SNMP zurück und wird erst mal "nur" als PC angezeigt. Auf dem NAWWSDC1 läuft "The Dude" und den Brother Netzwerkdrucker (MFC-440CN) liefert per SNMP, dass der Speicher leer ist und ganz wenige Bytes (Die SNMP-Abfrage selbst) übertragen werden.

Netzwerkmap

Im Gegensatz zur Freeware von 3COM ist das Layout von "The Dude" auf die IP-Netzwerke und Router ausgelegt. The Dude erkennt nicht, an welchem Port welches Endgerät ist und kann daher auch keinen Verkettung mehrerer Switches in einem Subnetz auseinander halten. Aber auch in größeren Netzwerken kann "The Dude" schnell einen Überblick generieren:

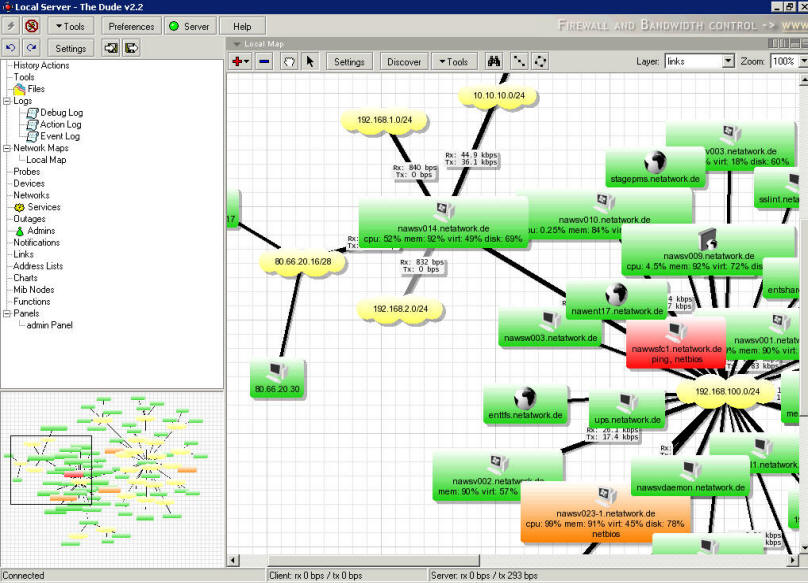

Hier mal ein Ausschnitt von Net at Work. Wenn "The Dude" per SNMP die wichtigen Daten auslesen kann, dann sieht man bei den Netzwerklinks auch die aktuelle Auslastung und selbst die wichtigen Daten eines Servers (CPU, Memory, Disk). Farblich werden Server mit Problemen gekennzeichnet. Das rote System ist mein PC im Büro, der zu der Zeit "Down" war.

Mitleres Ln

Links sieht man einen Netzwerküberblick, über den man auch sehr schnell in die verschiedenen Bereiche springen kann. Je nach Gerät kann "The Dude" noch weitere Details anzeigen. Hier am Beispiel eines Switches, der per SNMP die Auslastung der einzelnen Ports zurück gibt:

Switch Details

Das schöne an "The Dude" ist, dass die Installation auf einem PC schnell, einfach und ohne Probleme erfolgt und nach kurzer Zeit ein Netzwerk erfasst werden kann. Allerdings ist zumindest auf den Routern ein Lesezugriff per SNMP erforderlich. können Sie Systeme selbst auch per SNMP angesprochen werden, werden hier weitere Details angezeigt. Ansonsten bleibt nur der aktive Test einiger Dienste (NetBIOS, HTTP, FTP, SMTP etc.).

"The Dude" ist als Client/Server Anwendung angelegt, so dass Sie den Serverprozess auf einem anderen System laufen lassen können. Ein Zugriff per Webbrowser ist ebenfalls möglich, muss aber erst in den Einstellungen (Settings -> Server -> Web Access) aktiviert werden. Schauen Sie sich einfach "The Dude" an. Diese Beschreibung sollte Sie einfach etwas neugierig machen, dass der Einstieg in ein Netzwerkmanagement nicht schwer ist.

Homepage von "The Dude"
http://www.mikrotik.com/thedude.php
