Audiocodes SNMP
Ein Mediant ist aus seine Gateway-Rolle optimiert. Insofern hat er nur einen minimalen Speicherbedarf und erst recht keine Auswertesoftware, Festplatte o.ä. an Bord. Aber er kann über bekannte Schnittstellen abgefragt werden und seinerseits Meldungen versenden. Neben der Nutzung von Audiocodes Syslog ist natürlich SNMP eine universelle Möglichkeit.
Achtung:
Wer SNMP auf dem Mediant aktivieren will, muss den Mediant danach booten
!
Zudem sollten Sie in der Konfiguration sicherstellen, dass nur
berechtigte Manager den Server erreichen können und die
Community-Strings entsprechend gepflegt sind.
Seit Firmware 7.4 gibt es neue "Key Performance Indikatoren" (KPI), die per SNMP sehr elegant die relevanten Informationen bereitstellen. Das bedeutet aber auch, dass Sie in ihrem Monitoring neue Quellen konfigurieren müssen.
SNMP mit Audiocodes
Man merkt den Geräten von Audiocodes schon an, dass sie nicht allein für eine Windows Umgebung geschaffen sind. Sie unterstützen nämlich SNMP und er nachfragt, bekommt auch die entsprechenden MIBs. Und die enthalten tausende von Werten. Per SNMP können sogar obere und untere Schwellwerte gesetzt werden, bei deren Über/Unterschreiten dann alarmiert wird (z.B.: wenn ihre S2M-Leitung mit 30 Leitungen schon 28 Leitungen belegt). Auch aktuelle Werte, Durchschnittswerte der letzten 15Min oder 24h sind abrufbar. Hier eine Auswahl der einfach abzufragenden Werte, die in der "AC-PM-Media-MIB" definiert sind:
Für alle Werte ist gemeinsam
- Basis-OID: 1.3.6.1.4.1.5003.10.7.2
.iso(1).org(3).dod(6).internet(1).private(4).enterprises(1).audioCodes(5003).acPerformance(10).acPMMedia(7).acPMMediaData (2)
Diese Nummer müssen Sie vor alle OID-Suffixe addieren - Typ: Gauge32
Die Werte können also nur ganzzahlige 32bit Integer annehmen, d.h. maximal den Wert 4294967295 erreichen. - Zugriff: Read-Only
Alle hier aufgeführten Counter können nur gelesen werden. - Aktualität: Current
Die Counter zeigen alle den "aktuellen Ist-Status", d.h. erlauben eine Echtzeitüberwachung
Hier die Details:
OID Suffix | Variable | Beschreibung |
---|---|---|
21.1.2.0 |
acPMDSPUtilVal |
Auslastung der "digitalen Signal Prozessoren" und ein guter Indikator für die Auslastung |
21.1.3.0 |
acPMChannelsPerCoderVal |
|
41.1.1.2.0 |
acPMFaxChannelsVal |
Anzahl der aktiven Faxverbindungen |
41.2.1.2.0 |
acPMModemChannelsVal |
|
41.3.1.2.0 |
acPMTdm2IpChannelsVal |
Anzahl der aktiven Verbindung vom ISDN zu VoIP |
41.4.1.2.0 |
acPMRTPStreamsVal |
Anzahl der IP-Audiostreams. Eine Verbindung hat in der Regel zwei Streams, einen pro Richtung. |
41.5.1.2.0 |
acPMSRTPStreamsVal |
Anzahl der verschlüsselten Streams |
Mit jedem beliebigen SNMP-Tool können Sie diese Counter auswerten und visualisieren.
Exemplarische Abfrage mit PRTG

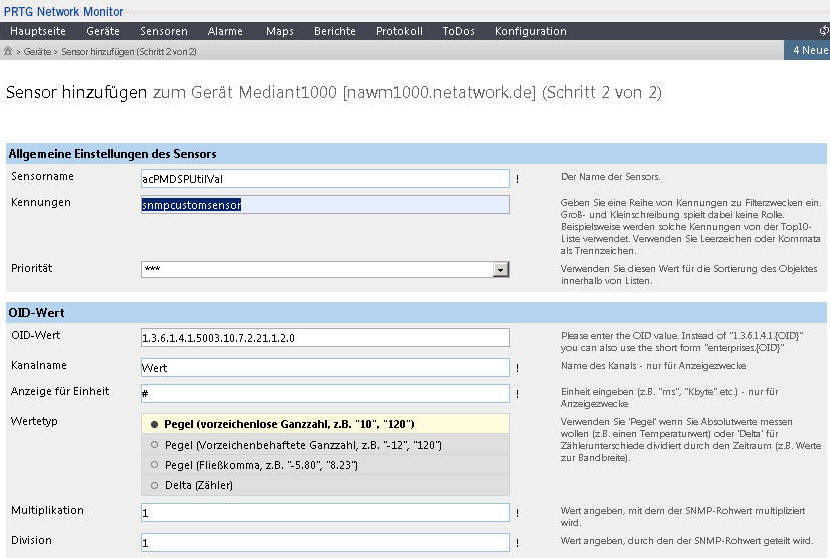

Ich nutze für einfache SNMP Abfragen gerne die Freeware von PRTG. Hier addiere ich den Audiocodes (PRTG Version 8.2) einfach mit einem "Custom Sensor. die OID haben Sie ja schon erhalten:
Nach der Einrichtung müssen Sie natürlich etwas warten, das PRTG per Default die Zahlen immer nur alle 5 Minuten abruft und sich daher erst nach einiger Zeit die Grafiken aufbauen können-
Mit der noch älteren PRTG-Version 6 war die auch schon möglich, wie die Anzeige hier belegt:
Die Counter können Sie ganz leicht einrichten, wenn Sie meine vorbereitete OIDLIB einfach in das Verzeichnis von PRTG zu den anderen OIDLIBs kopieren/p>
msxfaq-audiocodes.zip
Auspacken und nach "C:\Programme\PRTG Traffic Grapher\snmplibs"
speichern. Beim Einrichten der Sensoren können Sie dann ganz einfach
diese MIB auswählen und die Counter aktivieren.
Die PRTG Freeware unterstützt bis zu 10 Sensoren und ist eine gute Alternative zum MRTG Monitoring. für die Hardcore-Administratoren ist natürlich auch SNMPUTIL weiterhin möglich:
Hier ist dann keine Verbindung aktiv. Leider kenne ich noch kein "kleines" Tool, welches einfach nur einen SNMP-Wert abfragt und visualisiert, z.B. als Vista Gadget oder Systray-Applikation. Alle Tools, die ich gefunden habe, beschränken sich wieder auf die Abfrage der Netzwerkkarte.
